激光切割机的组成

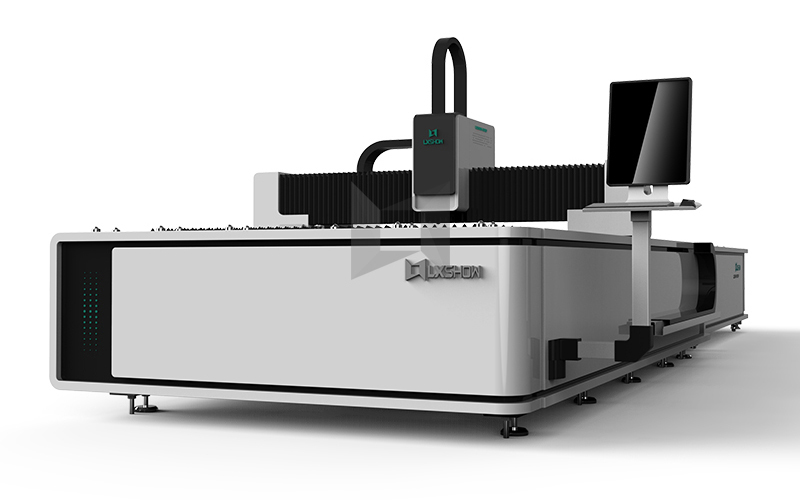

光纤激光切割机是以光纤激光器为光源的激光切割机。它由不同的零件组成，不同的内部零件和配置会导致不同的加工成果。因此，在购买之前，我们应该多了解一下光纤激光切割机的各个部件。不同的组件配置也会影响其报价。因此，购买前一定要了解光纤激光切割机的组成部分。一起来看看吧！

光纤激光器的高能激光束照射工件表面，使工件达到熔点或沸点，同时高压气体吹走熔化或汽化的金属。随着光束与工件的相对位置移动，使材料形成一条缝，达到切割的目的。

二、光纤激光切割机主要部件

1.光纤激光器

激光是光纤激光切割机的核心“动力源”，也是光纤激光切割机中昂贵的部件。目前市场上有IPG、ROFIN、RAYCUS等品牌光纤激光器。

2.motor

光纤激光切割机的电机是运动系统的核心部件。电机的性能直接影响产品加工的成效和生产效率。目前常用的电机有步进电机和伺服电机。根据切割对象的行业类型和产品类型进行配置。

A.步进电机：

启动速度快，反应灵敏，适合要求不高的切割。价格更低。步进电机品牌众多，性能各异。

B.伺服电机：

高运动，运动平稳，高负荷，性能稳定，加工产品边缘光滑，切割速度快，价格高，适用于切割要求高的行业和产品。

3、Fiber 激光切割头

光纤激光切割头是一种激光输出装置，由喷嘴、聚焦透镜和聚焦跟踪系统组成。光纤激光切割机的切割头会按照设定的切割轨迹行走，但激光切割头的高度需要根据不同的材料、不同的厚度、不同的切割方式进行调整和控制。

4.激光镜头

激光镜片多用于整个光纤激光切割设备。许多光学设备都包含激光透镜。不同的透镜具有不同的功能，如全反射透镜、半反射透镜、聚焦透镜等。透镜的好坏直接影响激光器的输出功率，也影响整个光纤激光机的性能。-->

5.Host 工作台

光纤激光切割机的床身、横梁、工作台、Z轴系统统称为主机。光纤激光切割机在进行切割时，首先将工件放在床上，然后利用伺服电机驱动横梁控制Z轴的运动。用户可根据需要调整参数。

6.机架

光纤激光切割机对机器稳定性的要求比较高。目前市场上主流的货架有龙门式、悬臂式、横梁式等，不同的货架具有不同的功能。例如，梁架主要用于大型制造商的材料切割。也有针对特定领域的模型，例如三维光纤激光切割，主要应用于汽车行业。

7.冷水机

冷水机是光纤激光切割机的冷却装置，可以快速冷却激光器、主轴等设备。现有冷水机均配备输入输出控制装置开关，以及先进的冷却水流量、高低温报警等功能，性能更加稳定。

8、CNC 光纤激光切割系统

控制系统是光纤激光切割机的主导工作系统，主要控制机床实现X、Y、Z轴的运动，同时也控制激光器的输出功率。其质量决定了光纤激光切割机运行性能的稳定性。通过软件控制，可以提高切割成效。

9、供气系统

光纤激光切割机的供气系统主要包括气源、过滤装置和管道。其中，气源有瓶装空气和压缩空气两种。辅助气体在切割金属时吹走熔渣，起到助燃作用，对切割头也有一定的保护作用。

10.其他部分

A.风冷干燥器和过滤器：用于为激光发生器和光束路径提供清洁干燥的空气，以保持路径和反射器正常工作。

B.通风除尘器：抽吸过程中产生的烟尘，过滤，使废气排放达到环保标准。

C.排渣机：清理加工过程中产生的边角料和废料。

D.稳压器：电源连接在激光器、数控机床和电源系统之间。主要起到防止外部电网干扰的作用。
